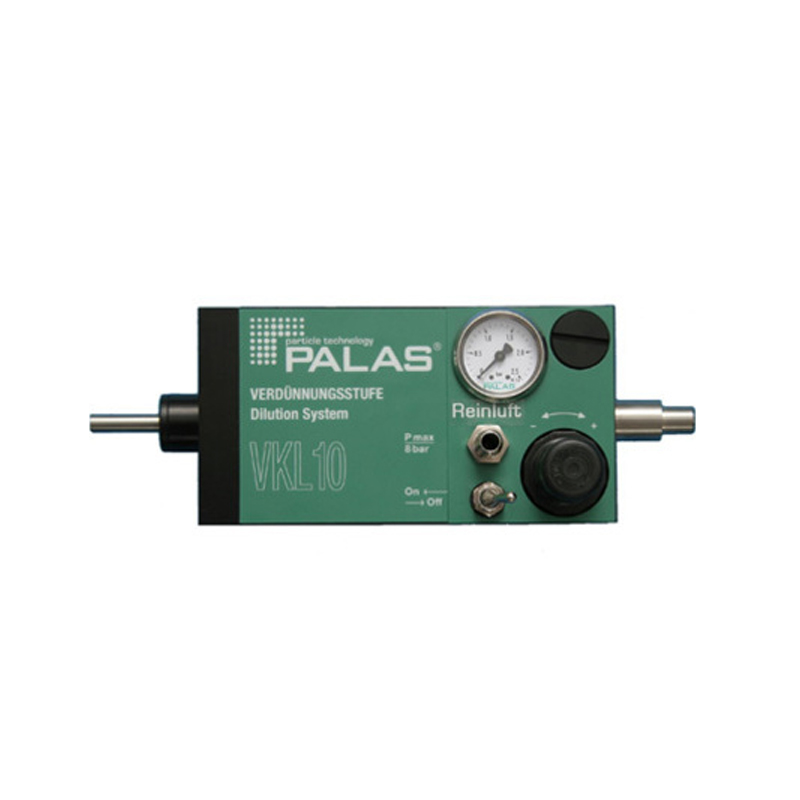

VKL 10

稀释系数为1:10的稀释系统

  Palas®的稀释系统具有明确的特征。每个单独的设备都有一份校准证书备案。
    稀释步骤可提供暂时恒定的代表性稀释度(稀释系数为10和100)。
    稀释系统可以按照100、1,000、10,000和100,000的稀释因子进行级联
    压缩空气消耗低,例如四个VKL 10系统仅需128 升 /分钟,稀释倍数为10,000
    稀释步骤可与所有常见的粒子计数器组合使用。
    通过简单的测试设置,用户可以自行检查这些级联稀释系统。
    使用VKL 10 E、VKL 10 ED、KHG 10和KHG 10 D稀释系统,等压稀释超压高达10 bar/等温稀释高达120°C
    简单的现场功能测试

Description

v10 kl系列稀释系统可以以确定和可靠的方式通过稀释系数01:10降低气雾剂的浓度,也可以降低高浓度的气雾剂的浓度。

Palas®VKL 10稀释系统用于垂直操作,其粉末和烟尘的粒径范围最大为20 µm。通过多个VKL级联系统可实现高达1:100,000的稀释系数。

功能原理:

无颗粒空气(体积流量VR)通过吸嘴连通的环形通道进行循环。因此,根据伯努利方程,在吸嘴处产生体积流量VAn

稀释系数VF根据以下公式计算

Palas®级联稀释系统的粒径分布的代表性稀释度

VDI报告数量(从1973年到2007年)从计量学上证明,使用Palas®稀释系统,可以实现可重现的气溶胶稀释(低至VF 100,000 )。

简单的现场功能测试

通过此简单的测试设置,任何人都可以检查Palas®级联稀释系统:

首先,通过稀释步骤进行颗粒测量。在此重要的是气溶胶浓度例如待测实验室空气不超过重合效应极限(最大可检测气溶胶浓度)。在第二步中,待测稀释步骤串联(级联)。为了检查测试步骤(位置2)的稀释系数,将位置1处的测量结果中的总颗粒数除以位置2处的总颗粒数。

实验装置

位置1:实验室空气

位置2:实验室空气

VKL 100用于通过OPC进行无重合效应的测量; VKL 10已经过测试。

测量示例

稀释系数的计算

假设第一次测量不受重合误差的影响,并且被测试的稀释系统正在运行(未受污染),则确定稀释系数约为10。如果不是这种情况,则测量1中可能存在重合效应。在这种情况下,必须降低气溶胶浓度或使用另外的稀释步骤。另一种可能性是待测试的稀释步骤受污染。在这种情况下,必须清洁设备并重复测试。

表1:Palas®稀释系统的技术特性

Datasheet

外型尺寸

100 • 245 • 100 mm

重量

approx. 4 kg

稀释系数

1 : 10

等速吸嘴

0.028 – 0.06 升/分钟、 0.23 – 0.5 升/分钟、 0.6 – 1.6 升/分钟、2 – 5 升/分钟、 28 升/分钟=> 15 – 37升/分钟

最大粒径

< 20 µm(烟尘)

特殊功能

级联

体积流量(清洁空气)

18 – 45 升/分钟

体积流量(吸入流量)

2 – 5 升/分钟

压缩空气供应

4 – 8 bar

Benefits

  Palas®的稀释系统具有明确的特征。每个单独的设备都有一份校准证书备案。
    稀释步骤可提供暂时恒定的代表性稀释度(稀释系数为10和100)。
    稀释系统可以按照100、1,000、10,000和100,000的稀释因子进行级联
    压缩空气消耗低,例如四个VKL 10系统仅需128 升 /分钟,稀释倍数为10,000
    稀释步骤可与所有常见的粒子计数器组合使用。
    通过简单的测试设置,用户可以自行检查这些级联稀释系统。
    使用VKL 10 E、VKL 10 ED、KHG 10和KHG 10 D稀释系统,等压稀释超压高达10 bar/等温稀释高达120°C
    简单的现场功能测试

Applications

    气溶胶测量技术:柴油机废气、切屑、冷却剂气溶胶、焊缝烟雾、油滴、过滤器和惯性分离器的供试气溶胶
    使用计数测量方法确定分离效率,例如带烟尘过滤器或HEPA / ULPA过滤器
    洁净室、分离器和安全工作台的泄漏测试和验收测量
    吸入毒理学
    防毒面罩和滤芯的质量控制
