空氣質量防護

    基于已通过型式批准的Fidas®200系列的技术(EN16450和MCERTS); 同时测量Cn,PM1,PM2.5,PM4,PM10
    基于颗粒物、CO2和VOC测量值计算空气质量指数
    先进的算法实现高精度
    通过对流量、微粒和气态污染物进行测量实现自我校准,可长期保持稳定
    2年运行,无需校准
    可通过AC,DC或以太网供电

Description

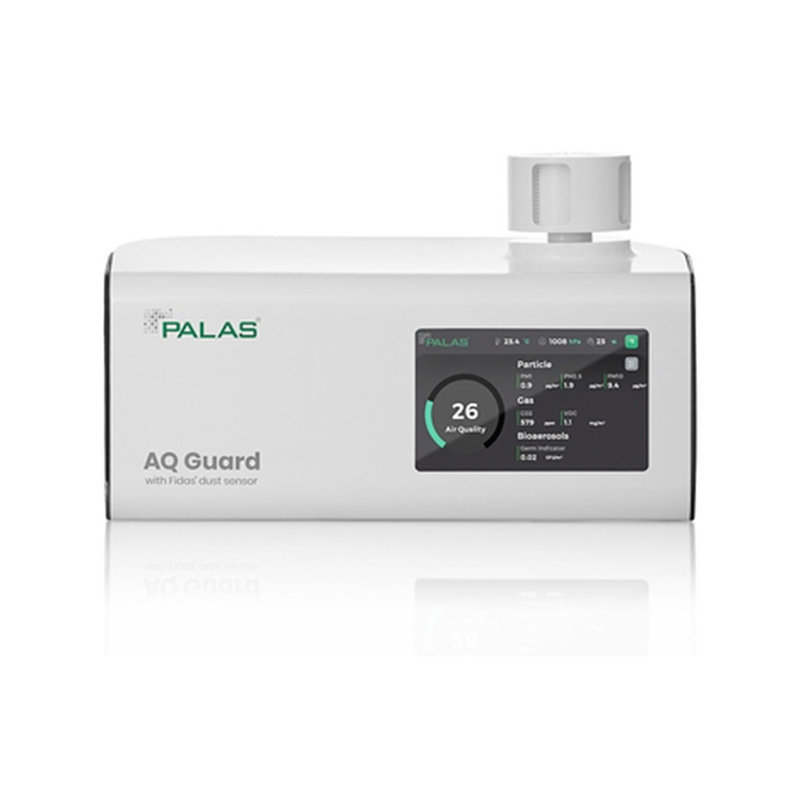

图1:AQ Guard是目前用于确定室内空气质量的先进的紧凑型分析仪,可连续且可靠地分析175 nm – 20 µm范围内的空气中细尘颗粒。新开发的质量转换算法基于单粒子光学光散射来计算PM值,同时考虑了信号持续时间和形状。传感器系统和算法是基于已通过EN 16450认证的Fidas®200的技术开发的。“环境”版本(带有加热气雾剂入口)可达到与型式认可的分析仪相当的精度,这使AQ Guard在同类设备脱颖而出。

图2:通过AQ Guard环境和Fidas®200 S记录的数据比较除了PM10和PM2.5细粉尘含量(与法规排放控制有关),AQ Guard同时计算并记录PM1,PM4,总粉尘负荷,颗粒数浓度Cn以及粒度分布。因此,AQ Guard仅通过一个颗粒计数和分级装置就可以提供有关颗粒的精确而全面的信息。AQGuard专为无人值守,连续运行而设计,并具有非常耐用的采样气体鼓风机。气溶胶采样以及光学传感器系统可以抵抗污染,但可以由用户进行清洁。自动校准跟踪可实现测量系统的长期出色稳定性,并且无需重新校准即可运行长达两年。可以使用由Palas®校准的测试粉检查校准状态。这使得Palas®气溶胶光谱仪成为唯一的光学细粉尘监测仪,用户可以在现场使用可追溯的标准对其进行校准。

图3:AQ Guard屏幕视图AQ Guard内置的辅助传感器用于CO2和挥发性有机碳水化合物(VOC)提供符合欧洲模型计算室内空气质量指数(AQI)的数据。 AQ Guard还可以记录空气温度,压力和相对湿度。由于CO2是人类呼吸的示踪剂,因此可以结合使用CO2含量和粒度分布的测量值来指示人类所排放的细菌和颗粒对空气的污染。因此,在室内,可以确定存在的人员所呼出的空气中含有潜在感染性颗粒的比例。这种数据评估是评估室内空气质量的一个新维度,可以在AQ Guard中用作“感染风险指标”(正在申请专利)。与一般空气质量指数(AQI)相比,对人为气溶胶的空气污染评估更为具体和有意义。

图4:Web界面AQ Guard具有快速的数据接口,并允许通过以太网,WiFi或蜂窝网络进行实时访问。由于所有结果都是在分析器中计算和记录的,因此不需要通过例如云计算的外部数据处理。用户保留对其数据的完全控制权,并决定对信息的访问。AQ Guard可以使用各种通信协议提供数值数据,并使用现代Web界面可视化任何类型的设备上的信息。紧凑的设计和以太网端口(PoE)上的可选电源简化建筑物的安装和与现有设备的集成基础设施。

Datasheet

接口

USB,以太网,Wi-Fi,可选:UMTS

测量范围(尺寸)

0.175 – 20 µm

尺寸通道

28(64 /十年)

测量原理

具有信号持续时间和形状评估的单粒子光学光散射,先进的质量转换算法

测量范围(CN号)

0 – 20,000颗粒/立方厘米

体积流量

1.0升/分钟≙0.06立方米/小时

数据采集

数字,22 MHz处理器,256个原始数据通道

光源

长期稳定的LED

能耗

< 15 瓦

用户界面

触摸屏800•480像素,5英寸(12.7厘米)

外型尺寸

175•280•140毫米(高•宽•深)

重量

2.4公斤

操作系统

Windows 10 IoT企业版

数据记录仪存储

10 GB

软件

PD分析

响应时间

1 秒

气溶胶调理

可选:带有紧凑型IADS的散热

测量范围(质量)

0 – 20,000 µg/m³

报告数据

PM1,PM2.5,PM4,PM10,TSP,CN,粒度分布,压力,温度,相对湿度,CO2,TVOC,细菌指示剂,感染风险指数,空气质量指数

安装条件

-20 – +50 °C

线性度

0.95 – 1.05
(根据EN16450认证的Fidas®200测量)

准确性

对于PM2.5,R2> 0.98,对于PM10,R2> 0.94
与EN16450认证的Fidas®200相比
(每个平均15分钟)

Benefits

    基于已通过型式批准的Fidas®200系列的技术(EN16450和MCERTS); 同时测量Cn,PM1,PM2.5,PM4,PM10
    基于颗粒物、CO2和VOC测量值计算空气质量指数
    先进的算法实现高精度
    通过对流量、微粒和气态污染物进行测量实现自我校准,可长期保持稳定
    2年运行,无需校准
    可通过AC,DC或以太网供电

Applications


    工业:
      -   生产过程
      -   散装物料处理(混合,卸料,储存,包装等)
      -   围栏监控
    施工现场:道路,铁路,拆除现场
    建筑物:学校,幼儿园,医院,酒店,办公室,公共服务建筑物
    建筑工地或其他污染区域附近的住宅建筑
    公共交通:机场,火车站,电车和地铁站,游轮,客舱,例如 在电车、火车上
