Fidas® Frog

电池供电的便携式细粉尘测量设备,带有可拆卸的控制面板,用于室外、室内和工作场所测量

    连续同时实时测量PM1,PM2.5,PM10和TSP值
    附加颗粒数浓度和粒径分布
    宽量程:180 nm – 100 µm
    1 s可调时间分辨率
    直接比较不同的测量结果
    可以设置极限值
    通过实施获得EN认证的Fidas®200的传感器/评估算法实现高质量的测量数据
    通过将测量设备和Tablet PC分开进行控制(通过WLAN通讯),进一步扩展应用范围
    电池模式下长达八小时的测量时间
    人体工程学设计,重量轻
    直观简单的操作
    集成摄像头,可记录测量结果
    导出测量数据功能
    可以在Fidas®Frog中生成pdf格式的测量报告
    可以通过网络集成轻松进行远程监控
    PDAnalyzeFidas®软件可在外部PC上对测量数据进行单独分析
    可以在现场用测试粉检查校准
    功能可靠
    很少维护
    无放射性物质
    没有消耗品
    气压、空气湿度、温度和相对压力传感器。

Description

细粉尘测量设备Fidas®Frog可快速、可靠且保证质量地确定细粉尘,例如,进行工作场所健康、安全和环境(HSE)管理范围的监测(暴露评估),或在室内空气质量测量范围内进行监测(例如,办公室,学校等公共建筑,乘客舱等)。

本设备同时测量与环境有关的质量分数PM1,PM2.5,PM4,PM10,TSP以及在0.18 – 100 µm粒径范围内的粒径和粒径分布。通过提供具有较高时间分辨率的细粉尘测量值,操作员将获得全面的信息,可用于评估和评价细粉尘污染,以进行研究应用。

Fidas®Frog具有非常紧凑和轻巧的设计,可作为便携式手持监测器使用,通过电池或市电供电,每次充电可工作长达8小时,因此可以在任何测量位置灵活地使用Fidas®Frog。

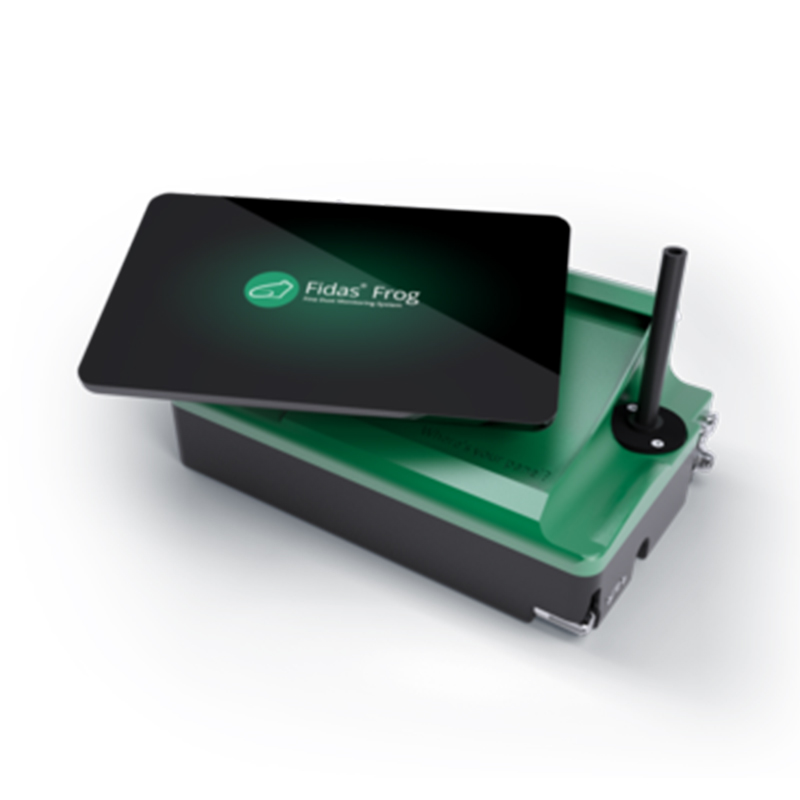

图1:Fidas® Frog

Fidas®Frog通过WLAN与无线操作员面板(平板电脑)进行通信。通过这种方式,可以在测量地点和Fidas®Frog的操作员保持一定距离的情况下进行测量。以应用于难以进入的位置。此设计还允许将一个或多个Fidas®Frog集成到现有网络中,并可以通过一台中央PC对连接设备进行控制,例如用于生产设备区域监控。

Fidas®Frog使用成熟的单粒子光学光散射测量技术,并配备高强度(dp min = 180 nm)、高稳定输出和长寿命的LED光源。 Fidas®Frog的传感器和评估程序也应用在Fidas®200中,idas®200传感器已通过TÜV/ Umweltbundesamt认证,可监测环境空气中的PM2.5和PM10,并已在与重量参考方法的全面比较中得到验证。通过实施这一成熟的技术,并在生产中采取多种质量保证措施(例如,将每台Fidas®Frog与经过认证的Fidas®200进行比较),可以确保进行精确且保证质量的测量。

借助单分散测试粉,可以在现场随时随地轻松、快速地检查和调整系统的校准。

Fidas®Frog的流量为1.4 l/min,并配备适用于环境条件、温度、大气压和相对湿度的传感器。

测量原理

实际的气溶胶传感器是一种光学气溶胶光谱仪,它使用Lorenz-Mie单个粒子的散射光分析来确定粒径。单个颗粒移动通过光学差异化的测量空间,该测量空间被白光均匀照射。每个粒子都会产生以85°至95°的角度检测到的散射光脉冲。基于散射光脉冲的数量来测量粒子数。散射光脉冲的水平是粒度直径的度量。

通过改进的光学器件,使用新的白色LED作为更高光密度的光源以改进信号分析(对数模拟数字转换器),可以将发射测量的检测下限降低至180 nm。这样可以大大提高检测效率,尤其是对较小的颗粒的检测,主要是在路边附近发现高浓度的颗粒(见图2)。

图2:Fidas®细粉尘测量系统在0.18 – 18 µm粒径范围内具有更高的灵敏度

分类精度和分离能力越好,粒度分布的定义越准确。

使用白光源可以获取精确而明确的校准曲线,从而获得极高的尺寸分辨率。获得专利的T型光阑可提供精确定义的光学测量体积,并能够进行颗粒测量而没有边界带错误,从而实现精确的尺寸测量。新的数字化电子信号分析系统可根据需要快速识别和纠正一致性。

图3:通过PM值转换粒度分布的算法比较

为了将测量值转换为质量分数或质量分数,每个值中的高分辨率粒度分布乘以一个相关因子,该相关因子反映环境气溶胶的不同来源(例如燃烧气溶胶,轮胎磨损,花粉)(参见图3)。通过将分离曲线附加应用于确定的粒度分布,可以获得质量系数。多个分离曲线可以同时用于相同的尺寸分布,从而可以同时输出PM10,PM2.5,PM1(及其他数据)。例如,Fidas®Frog可以使用相同的转换算法进行操作,该转换算法也已在获得型式认可和认证的Fidas®200环境空气监测系统中实现,用于对环境PM2.5和PM10浓度进行监管监测。

操作方式

Fidas®Frog的操作直观而简单。通过操作员界面,可以直接评估和比较所有测量数据。在测量过程中,可能会出现超出极限值的提示消息。可以根据法律要求或根据个人需要定义这些极限值(请参见图4中的极限值)。

图4:在测量过程中显示测量值

集成摄像头正在记录测量设置。通过此图片,可以直接方便地将图片添加到文档中,以供设备生成的测量数据集或pdf测量报告使用。图5以pdf显示此测量报告,其中包括由用户保存的测量条件的数据和测量数据的图形评估。该测量报告还示例性地附有工作场所测量图片。

图5:测量报告示例(第1页和第2页)

可以直接打印测量数据,也可以通过微型USB端口将测量数据传输到USB记忆棒,并在外部PC上进行处理。在这种情况下,评估软件PDAnalyzeFidas®提供了各种数据评估功能,尤其是粒度分布,另外还提供导出功能。

Datasheet

接口

USB,通过USB适配器连接以太网,WiFi接入点

测量范围(尺寸)

0.18 – 100 µm(2个测量范围)

尺寸通道

32个/衰减,256个原始数据通道

测量原理

单颗粒光学光散射

测量范围(浓度数值)

0 – 20,000,000 颗粒/升

体积流量

1.4升/分钟

数据采集

数字,20 MHz处理器,256个原始数据通道

光源

LED

能耗

13 瓦

用户界面

触摸屏,1,280•800像素,8英寸

外壳

合成材料外壳

外型尺寸

100•240•150毫米(高•宽•深)

重量

大约 2.1 kg(0.4 kg操作面板,1.7 kg测量单位)

操作系统

Windows 10

数据记录仪存储

大约 16 GB,可通过micro-SD扩展

电池运行

不可拆卸锂离子电池基本型号:77 Wh(14.8 V; 5,200mAh),8核平板电脑:20 Wh(3.8 V; 5,200mAh),2核

测量范围(质量)

0 – 100 mg/m3(取决于
气溶胶)

报告数据

PM1,PM2、5,PM4,PM10,TSP,CN,颗粒尺寸分布

安装条件

0 – 40 °C

Benefits

    连续同时实时测量PM1,PM2.5,PM10和TSP值
    附加颗粒数浓度和粒径分布
    宽量程:180 nm – 100 µm
    1 s可调时间分辨率
    直接比较不同的测量结果
    可以设置极限值
    通过实施获得EN认证的Fidas®200的传感器/评估算法实现高质量的测量数据
    通过将测量设备和Tablet PC分开进行控制(通过WLAN通讯),进一步扩展应用范围
    电池模式下长达八小时的测量时间
    人体工程学设计,重量轻
    直观简单的操作
    集成摄像头,可记录测量结果
    导出测量数据功能
    可以在Fidas®Frog中生成pdf格式的测量报告
    可以通过网络集成轻松进行远程监控
    PDAnalyzeFidas®软件可在外部PC上对测量数据进行单独分析
    可以在现场用测试粉检查校准
    功能可靠
    很少维护
    无放射性物质
    没有消耗品
    气压、空气湿度、温度和相对压力传感器。

Applications

    在变化位置或移动中监测细粉尘
    室内、工作场所或车辆内部的空气质量监测
    在空间有限的环境中用作气溶胶光谱仪
