MFP 3000 FTD

MFP 3000配有额外测试管道，用于400 cm²的过滤器测试区域

•    FTD 3000中的其他测试通道
•    增强非均质滤料的可比性
•    可选：FTD 3000还可用作独立设备（特别型号）而无需MFP 3000
•    可以直接连接到MFP 3000 2通道的抽吸和压缩空气连接：1个抽吸通道，1个压缩空气通道
•    几乎同时测量原料和清洁气体中的颗粒
•    粒度测量范围为0.2 – 40 µm
•    可无需稀释地测量Cn max=106 颗粒/cm3
•    国际范围可比较的测量结果
•    广泛分布的测量系统
•    测试方法的高重现性
•    易于使用不同的测试气雾剂，例如SAE粗粉、NaCl/KCl、DEHS
•    在负载测试中，测量分级分离效率时原料气体浓度最高可达> 1000 mg/m3 (ISO 细颗粒) 或 > 5000 mg/m3 (ISO 粗颗粒)
•    灵活的过滤器测试软件FTControl
•    压力损失测量、分级分离效率测量和负荷测量的序列程序
•    易于操作，即使未经培训的人员也可以快速使用该设备
•    设置时间短
•    可由客户自主执行清洁和校准
•    轻松使用测量技术组件-即使在其他应用中
•    移动设置，使用脚轮移动
•    运行可靠
•    在交付前验收测试期间以及交付时验证单个组件和整个系统的功能
•    低维护
•    设备将减少您的运营成本

Description

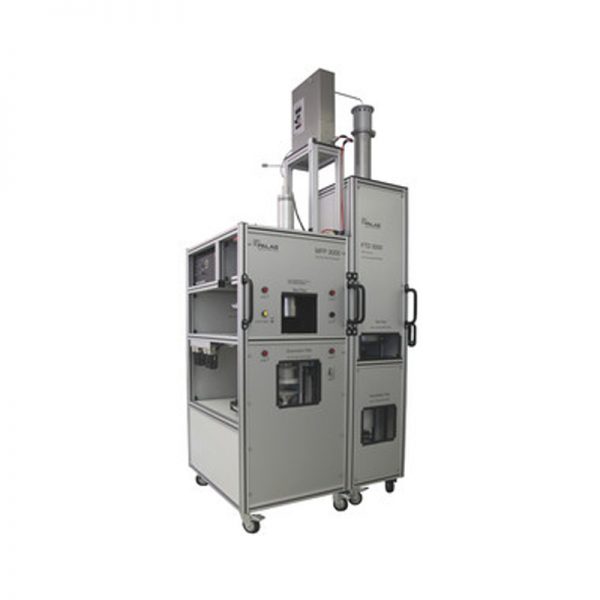

图1：MFP 3000 FTP

MFP 3000 FTD过滤器试验台包括MFP 3000，其测试表面积为100 cm2，以及附加的管道FTD 3000，其测试表面积为400 cm2，它们可以轮流工作。

MFP 3000 FTD以抽吸模式工作。即使在高流入速度下，也确保特别均匀的粉尘层的形成。

我们的质量详情

  1. 产生多种的气溶胶，这要归功于使用的粉尘、KCl/NaCl、DEHS等不同分散剂；缩短测量时间是可能的，例如通过增加粉尘浓度
  2. 混合空气，可对入流速度进行调节，范围2 – 20 cm/s (FTD 3000)；可选：瞬时入流
  3. 光散射光谱仪Promo® 3000，用于在高达5000 mg/m3 (SAE Fine)的高浓度和低浓度下进行清晰颗粒测量，以确定初始分级分离效率
  4. 清洁气体传感器
  5. 原料气传感器
  6. 移动式气动过滤器支架，用于快速拆卸和装载试验台：对于FTD 3000,其面积为400 cm2
  7. 重力式过滤器支架，可快速简便地评估重量分离效率。

自动化

MFP 3000配备了集成质量流量控制器，可用于控制体积流量。体积流量由FTControl过滤器测试软件自动监测和控制。集成传感器的数据，例如过滤器的体积流量、温度、相对湿度和压差，也会在过滤器测试期间自动记录。

测量分级分离效率

图3：示例：分级分离效率的比较

•    全自动测量分级分离效率
•    使用Promo®系统在整个测量范围内(0.2 – 40 µm),清楚地展示滤料的分离效率。
•    最高的测量重现性和可重复性突显分离效率的微小差异。
•    由于使用了优化的气溶胶，每次分离效率测量的测量时间较短，约为2分钟
•    分离效率曲线的简单比较，也可以计算平均值

采样和布局

垂直布局允许甚至大颗粒（最大40 µm）通过滤料进行过滤。在原料和清洁气体方面，为原料和清洁气体传感器提供等速采样探头。

负荷/保持时间测量并记录压力损失曲线

图4：示例：保持时间测量

•    除尘过程中分级分离效率的测量性能； 可以预先选择压力损失或测量时间作为中止标准
•    与压力损失或时间有关的预选负荷应用步骤
•    重力式分离效率测定
•    以图表和表格形式确定和显示压力损失曲线和保留曲线，显示80％和90％分离效率时的粒径提供了更多信息。
•    不同加料步骤中分级分离效率比较
•    缩短测量时间，例如通过增加气溶胶浓度

Datasheet

测量范围（尺寸）

0.2 – 40 µm
体积流量

1 – 36 m3/h (抽吸模式)
外型尺寸

约 600 • 2,500 • 900 mm (MFP 3000), 约440 • 2,200 • 440 mm (FTD)
流入速度

20 cm/s (其他根据要求提供)
压差测量

0 – 5,000 Pa
介质测试区

100 cm², 400 cm² (FTD)
气溶胶

粉尘（例如SAE粉尘），盐（例如NaCl，KCl），液体气溶胶（例如DEHS）
气溶胶浓度

对于SAE细粉尘，无需额外稀释即可高达1,000 mg/m3 (ISO A2 细粉尘)
压缩空气供应

6 – 8 bar

Benefits

•    FTD 3000中的其他测试通道
•    增强非均质滤料的可比性
•    可选：FTD 3000还可用作独立设备（特别型号）而无需MFP 3000
•    可以直接连接到MFP 3000 2通道的抽吸和压缩空气连接：1个抽吸通道，1个压缩空气通道
•    几乎同时测量原料和清洁气体中的颗粒
•    粒度测量范围为0.2 – 40 µm
•    可无需稀释地测量Cn max=106 颗粒/cm3
•    国际范围可比较的测量结果
•    广泛分布的测量系统
•    测试方法的高重现性
•    易于使用不同的测试气雾剂，例如SAE粗粉、NaCl/KCl、DEHS
•    在负载测试中，测量分级分离效率时原料气体浓度最高可达> 1000 mg/m3 (ISO 细颗粒) 或 > 5000 mg/m3 (ISO 粗颗粒)
•    灵活的过滤器测试软件FTControl
•    压力损失测量、分级分离效率测量和负荷测量的序列程序
•    易于操作，即使未经培训的人员也可以快速使用该设备
•    设置时间短
•    可由客户自主执行清洁和校准
•    轻松使用测量技术组件-即使在其他应用中
•    移动设置，使用脚轮移动
•    运行可靠
•    在交付前验收测试期间以及交付时验证单个组件和整个系统的功能
•    低维护
•    设备将减少您的运营成本

Applications

•    用于滤料和小型过滤器组件
•    产品开发/生产监测期间。
•    根据ISO 11155-1 / DIN 71460-1进行测试（舱内空气过滤器）
•    根据ISO 5011（发动机空气预滤器）进行测试
•    根据ISO 16890（室内空气过滤器）进行测试
•    各种版本的其他标准
•    全自动测量分级效率、压降曲线、容尘量和重力式分离效率
•    由于系统高分布率，具有国际可比性结果
