带电动泵的DC 10000稀释级联
DC 10000有四个稀释倍数1:10的级联的专用稀释系统组成。DC 10000稀释级联具有一个气溶胶入口和四个气溶胶出口。取决于哪个气溶胶出口连接到测量设备，气溶胶将会以1:10, 1:100, 1:1,000 或 1:10,000的稀释倍数获得稀释和测量。
可使用所有常见的符合ISO 12501-4的光学颗粒计数器（OPC）或符合ISO 12501-1的光学气溶胶光谱仪（OAS）来操作DC 10000。DC 10000适用于尺寸高达5 µm的粒径。

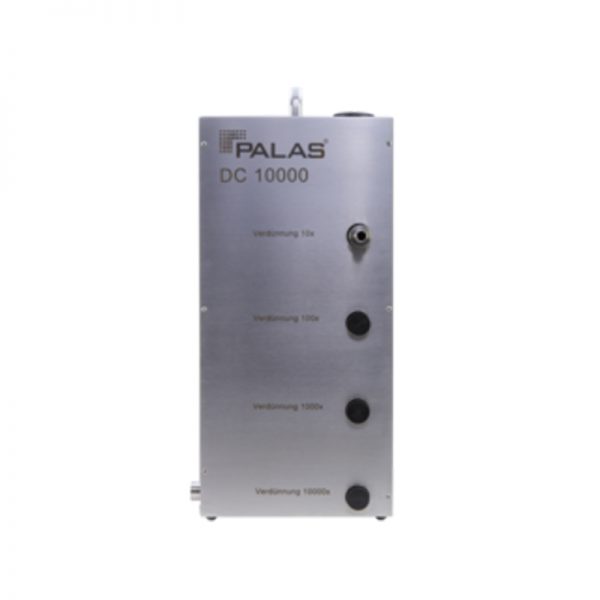

图1：DC 10000概览，正面
功能原理：
图2：功能原理
无颗粒空气（体积流量VR）通过吸嘴连通的环形通道进行循环。因此，根据Bernoulli的说法，在抽吸喷嘴中会产生体积流量VAn的。
稀释倍数VF根据以下公式计算得出:
图3：稀释倍数VF的公式。
DC 10000无需压缩空气连接。因此，仅需电源即可操作。
表1：Palas®稀释系统的技术特性
| 电源 | 115 – 230 V, 50 – 60 Hz |
|---|---|
| 外型尺寸 | 大约 500•230•150毫米（高•宽•深） |
| 重量 | 大约 10 kg |
| 稀释系数 | 1 : 10 |
| 等速吸嘴 | 2 – 5 l/min, 15 – 37 l/min |
| 最大粒径 | < 5 µm |
| 体积流量（清洁空气） | 72 – 180 升/分钟 |
| 体积流量（吸入流量） | 2 – 5 升/分钟 |
| • 无需压缩空气连接；仅需要电源115 - 230 V, 50 - 60 Hz
• 稀释倍数1:10, 1:100, 1:1,000, 1:10,000 • 用户可在现场进行简单的功能测试 • 稀释系统可与所有常见的颗粒计数器结合使用 • 来自Palas®的稀释系统具有明确的特征。每个单独的设备都有一份校准证书备案。 |
| • 滤料测试系统中的气溶胶稀释，例如符合EN 1822 和 ISO 29463的MFP 1000 HEPA 和 MFP Nano plus
• 过滤器测试系统中的气溶胶稀释，例如根据EN 779, ASHRAE 52.2 和 ISO 16890 • 洁净室中的气溶胶稀释 • 手术室中的气溶胶稀释，以便根据SWKI VA 105-1 和 DIN 1946-4确定防护等级 • 根据ISO 14644-3进行恢复测试 |
