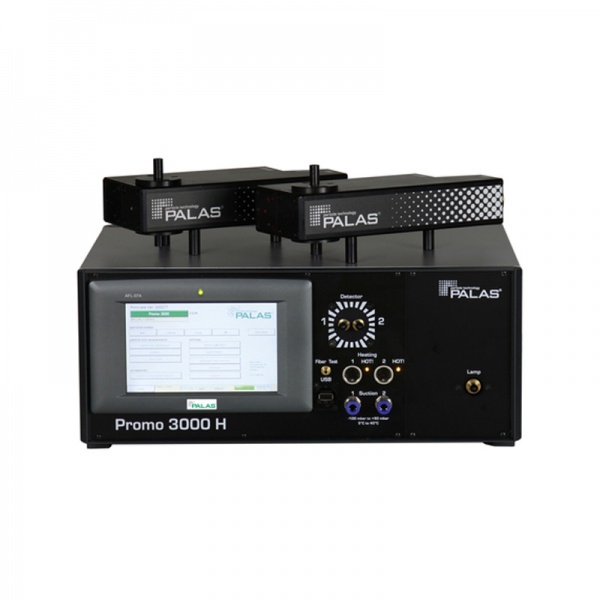

Promo® 3000

散射光气溶胶光谱仪系统,用于过程测量技术和监控应用,带有两个传感器,同时进行准测量

    测量范围为0.2至100 µm(在一台设备中可以选择4个测量范围)
    在一台设备中最多有四个测量范围:0,2 µm – 10 µm
      -   0,2 µm – 10 µm
      -   0.3 µm – 17 µm
      -   0,6 µm – 40 µm
      -   2 µm – 100 µm(传感器2300和2500的附加范围)
    每个测量范围多达128个尺寸通道
    浓度范围1颗粒/立方厘米至106颗粒/立方厘米
    不同折射率的校准曲线
    从0.2 µm开始具有很高且可重现的计数效率
    光纤技术
    大触摸屏操作简单
    客户可以独立进行校准、清洁和更换灯泡
    通过RS 232或以太网进行外部控制
    带有PDAnalyze分析软件
    可选:软件PDControl可作为welas®digital工作软件
    低维护
    功能可靠
    减少您的运营费用

Description

Promo®是用于颗粒大小分析和浓度测定的光散射气溶胶光谱仪系统,可配备所有welas®传感器。

在Promo®3000上,可根据需要配备不同的welas®传感器,可通过光缆轻松连接并根据需要互换。这些传感器可在<1颗粒/立方厘米到106粒子/立方厘米浓度范围内进行可靠的测量,并且可用于气体以及液体中的测量。请参阅`welas®传感器产品数据表。

仅在一台设备中,唯一的多达四个测量范围:

    0.2 µm – 10 µm
    0.3 µm – 17 µm
    0.6 µm – 40 µm
   2 µm – 100 µm (附加传感器2300和2500)。

Promo®3000以每个测量范围内多达128个尺寸通道而闻名,其浓度范围从<1颗粒/立方厘米到106颗粒/立方厘米

触摸显示屏可确保用户友好的操作。可以轻松开始测量,并且可以实时评估和显示所有数据,例如当前数字分布和数字浓度以及24个其他统计值。

使用Promo®作为独立的测量设备(即没有外部计算机),可以连续进行测量。可以以1s最大时间分辨率存储所有传入的数据。因此Promo®可以独立测量和保存数周的数据。对于数据传输,Promo®还可以集成到公司网络中。

Promo®具有标准接口,可以通过过程控制系统或简单的Labview程序进行控制。因此,Promo®特别适合用于控制和监视应用

Palas®通过www.palas.de/user提供设备远程维护和数据访问。

质量详情:

在Promo®3000上,为两个welas®传感器提供一个光源,并且通过光电倍增管检测到散射光脉冲。这样,可以在相距不超过100米的两个采样位置进行准并发粒子测量。

使用Promo®3000,用户可以有效地在一台设备中拥有两台散射光光谱仪,它们在以下方面具有相同的设备特性:

 粒度解析能力
 粒度分类精度
 计数效率
 零计数率

各种welas®传感器的特点是计数效率和粒度分辨率的一致性特别好(请参见“产品数据表:welas®传感器”)。

所有welas®2000系列传感器均可配合Promo®3000使用。粒径和颗粒定量测定为表征具有波动的原始气体浓度分离器提供特别的优势。

机械开关
使用光机械开关,可以轻松控制连接的两个传感器。传感器由软件自动控制。

选择器开关的特殊优势:
  更快地改变测量位置
  采样线无沉积物
  使用寿命长;不会因灰尘颗粒而导致密封件磨损

Promo®测量技术:

Promo®配有新的快速20 MHz信号处理处理器,可分析每个粒子的干扰。这样就可以根据散射光信号识别巧合事件,即一次可以从单个信号中识别出一个测量体积中的多个粒子并进行校正(根据Umhauer博士/ Sachweh教授的理论) )。

这样就可以将最大浓度限制提高到106颗粒/立方厘米(welas®2070传感器)。同样,在浓度小于1颗粒/ 立方厘米的情况下使用welas®2500传感器,也会获得更高的测量精度。以下特殊功能保证高分类精度和高粒径分辨率(见图1):

 白光和90°光散射检测
明确的校准曲线
  获得专利的T光圈
无边界区域错误
 新的数字单个信号处理
单个信号的重合检测和校正使得更高浓度测量成为可能。

图1:带有2200传感器的示例

Promo®气溶胶光谱仪的特点是从0.2 µm开始具有很高的计数效率!

图2:与LAS-X II有关的2200传感器示例

Datasheet

接口

USB,以太网,RS232 / 485,Wi-Fi

测量范围(尺寸

0.2 µm – 10 µm,
0.3 µm – 17 µm,
0.6 µm – 40 µm,
2 µm – 100 µm

尺寸通道

最高128(64/衰减)

测量原理

光学光散射

测量范围(浓度数值)

< 1•106颗粒/立方厘米

时间分辨率

最高1秒

热力学条件

10 – 40 °C, -100 – 50 mbar

体积流量

5 升/分钟

数据采集

20 MHz处理器,256个原始数据通道,数字

光源

氙弧灯35 瓦

能耗

100 瓦

用户界面

触摸屏,800•480像素,7英寸
(17.78 厘米)

电源

115 – 230 V, 50 – 60 Hz

外壳

工作台外壳,可选配用于机架安装的安装支架

外型尺寸

185•450•315毫米(高•宽•深)(19英寸)

支持选项

直接远程访问,Palas®Web服务器服务

重量

大约8千克(控制单元) 2.8千克(每个传感器)

操作系统

Windows 嵌入式

数据记录仪存储

4 GB 紧凑型闪存

软件

PDControl, FTControl, PDAnalyze

安装条件

+5 – +40 °C(控制单元)

Benefits

    测量范围为0.2至100 µm(在一台设备中可以选择4个测量范围)
    在一台设备中最多有四个测量范围:0,2 µm – 10 µm
      -   0,2 µm – 10 µm
      -   0.3 µm – 17 µm
      -   0,6 µm – 40 µm
      -   2 µm – 100 µm(传感器2300和2500的附加范围)
    每个测量范围多达128个尺寸通道
    浓度范围1颗粒/立方厘米至106颗粒/立方厘米
    不同折射率的校准曲线
    从0.2 µm开始具有很高且可重现的计数效率
    光纤技术
    大触摸屏操作简单
    客户可以独立进行校准、清洁和更换灯泡
    通过RS 232或以太网进行外部控制
    带有PDAnalyze分析软件
    可选:软件PDControl可作为welas®digital工作软件
    低维护
    功能可靠
    减少您的运营费用

Applications

    设备排放监控
    控制研磨和分类过程
    监控食品、制药和化工行业的生产过程
    测试完整的过滤器、惯性和湿式分离器或静电除尘器
