Promo® 2000

散射光氣溶膠光譜儀系統,用於過程測量技術和采用光波導體技術的監控應用

    測量範圍為0.2至100 µm(壹臺設備支持選擇4個測量範圍)
    壹臺設備支持選擇4個測量範圍:
      -   0,2 µm – 10 µm
      -   0.3 µm – 17 µm
      -   0,6 µm – 40 µm
      -   2 µm – 100 µm(傳感器2300和2500的附加範圍)
    每個測量範圍多達128個尺寸通道
    濃度範圍1顆粒/立方厘米至106顆粒/立方厘米
    不同折射率的校準曲線
    從0.2 µm開始具有很高且可重現的計數效率
    耐壓達10 bar(可選)
    可加熱至250°C(可選)
    光纖技術
    大觸摸屏,操作簡單
    客戶可以獨立進行校準、清潔和更換燈泡
    通過RS 232或以太網進行外部控制
    附帶分析軟件PDAnalyze
    可選:軟件PDControl可用於welas® digital工作軟件
    低維護
    功能可靠
    減少您的運營費用

Description

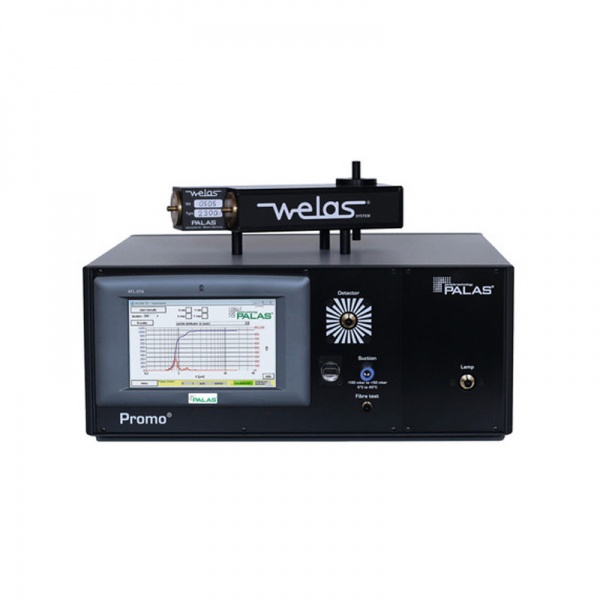

Promo®2000是用於顆粒大小分析和濃度測定的光散射氣溶膠光譜儀系統,可配備所有welas®傳感器。

在Promo®2000上,可根據需要配備不同測量量的welas®傳感器,可通過光纜輕松連接並根據需要互換。這些傳感器可以在<1顆粒/立方厘米到106顆粒/立方厘米氣體濃度範圍進行可靠的測量。請參閱welas®傳感器「產品數據表」。

其獨特功能是在一臺設備中支持四個測量範圍:

0.2 µm – 10 µm

0.3 µm – 17 µm

0.6 µm – 40 µm

2 µm – 100 µm(附加用於傳感器2300和2500)。

Promo®2000以在每個測量範圍內進行多達128個尺寸通道的測量而聞名,濃度範圍為<1顆粒/立方厘米到106顆粒/立方厘米。觸摸屏可確保用戶友好的操作。可以輕松開始測量,並且可以實時評估和顯示所有數據,例如當前數字分布和濃度數值以及24個其他統計值。

Promo®可作為獨立的測量設備(即,沒有外部計算機)使用,可以連續進行測量。可以以1秒的最大時間分辨率存儲所有傳入的數據。因此Promo®2000可以獨立測量和保存數周的數據。對於數據傳輸,Promo®還可以集成到公司網絡。

Promo®2000具有標準接口,可以通過過程控製系統或簡單的Labview程序進行控製。因此,Promo®2000特別適合控製和監視應用。可以連接溫度、濕度和壓力傳感器。

Palas®通過www.palas.de/user提供設備的遠程維護和數據訪問。

全新Promo®2000測量技術:

Promo®2000配備一個新的20 MHz快速信號處理處理器,可以分析每個粒子信號的過程。這樣就可以在光散射測量技術中識別單信號上的巧合事件,並對其進行校正(根據Umhauer博士/ Sachweh教授的理論)。這樣可以將最大濃度限製提高到106顆粒/立方厘米(welas®2070傳感器)。同樣,在<1顆粒/立方厘米低濃度下使用welas®2500傳感器,也會獲得更高的測量精度。

下列特殊功能保證較高的分類精度和較高的粒徑分辨率(見圖1):
  白光和90°光散射檢測
⇒明確的校準曲線
  獲得專利的T光圈
⇒沒有邊界區域錯誤
  新的數字單個信號處理

單個信號的重合檢測和校正使測量更高的濃度成為可能

圖1:帶有2200傳感器示例

Promo®2000的特點是從0.2 µm開始的計數效率很高!

圖2:與LAS-X II有關的2200傳感器示例

新型Promo®2000

Promo®2000具有光纖技術的特點。 welas®氣溶膠傳感器使用Promo控製單元,通過一根最長30 m的光纖電纜連接。只需將傳感器直接安裝在采樣位置,即就可將長采樣管線中的顆粒損失降至最低。

Datasheet

接口

USB,以太網,RS232 / 485,Wi-Fi

測量範圍(尺寸)

0,2 µm – 10 µm,
0,3 µm – 17 µm,
0,6 µm – 40 µm,
2 µm – 100 µm

尺寸通道

最高128(64 /衰減)

測量原理

光學光散射

測量範圍(濃度數值)

<1•106顆粒/立方厘米

體積流量

5升/分鐘

數據采集

20 MHz處理器,256個原始數據通道,數字

光源

氙弧燈35 W

能耗

100 瓦

用戶界面

觸摸屏,800•480像素,7英寸

外殼

工作臺外殼,可選配用於機架安裝的安裝支架

外型尺寸

185•450•315毫米(高•寬•深)(19英寸)

支持選項

直接遠程訪問,Palas®Web服務器服務

重量

大約8公斤(控製單元) 2.8公斤(感應器)

操作系統

嵌入式

數據記錄儀存儲

4 GB緊湊型閃存

軟件

PDControl, FTControl, PDAnalyze

安裝條件

+5 – +40 °C (控製單元)

Benefits

    測量範圍為0.2至100 µm(壹臺設備支持選擇4個測量範圍)
    壹臺設備支持選擇4個測量範圍:
      -   0,2 µm – 10 µm
      -   0.3 µm – 17 µm
      -   0,6 µm – 40 µm
      -   2 µm – 100 µm(傳感器2300和2500的附加範圍)
    每個測量範圍多達128個尺寸通道
    濃度範圍1顆粒/立方厘米至106顆粒/立方厘米
    不同折射率的校準曲線
    從0.2 µm開始具有很高且可重現的計數效率
    耐壓達10 bar(可選)
    可加熱至250°C(可選)
    光纖技術
    大觸摸屏,操作簡單
    客戶可以獨立進行校準、清潔和更換燈泡
    通過RS 232或以太網進行外部控制
    附帶分析軟件PDAnalyze
    可選:軟件PDControl可用於welas® digital工作軟件
    低維護
    功能可靠
    減少您的運營費用

Applications

    設備排放監控
    研磨和分類過程控制
    監控食品、制藥和化工行業的生產過程
    測試完整的過濾器、慣性和濕式分離器或靜電除塵器
